Độc da cửa Panel lạnh cuộn hình thành chiều rộng máy từ 400mm đến 600mm

5 tấn thủy lực Uncoiler

1. Khung máy: cấu trúc hàn với shot lastingtreatment

2. Mô tả: Đặt các cuộn dây để trục gá, xi lanh thủy lực sẽ thắt chặt các cuộn dây.

3. Khởi động máy, động cơ sẽ lái xe các trục gá lúc đầu tiên, sau đó các tấm thép sẽ được phát hành để san lấp mặt bằng

4. Cuộn dây phát hành điện, mở rộng thủy lực, căng thẳng

5. Trọng lượng: 5 tấn

6. ID: 508mm

7. Công suất động cơ: 5.5 KW

8. Hệ thống thủy lực Power: 4 KW

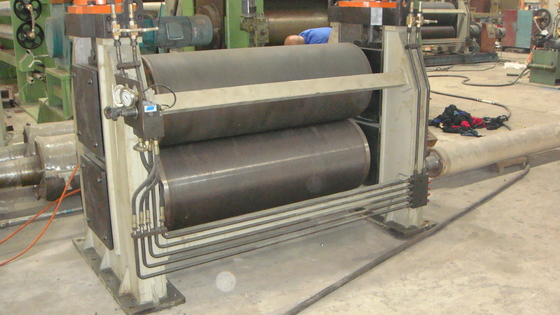

2). 7 con lăn San lấp mặt bằng máy

1. 2 con lăn nhúm ăn, 7 con lăn san lấp mặt bằng
2. đường kính con lăn san lấp mặt bằng: khoảng Φ 90 mm
3. San lấp mặt bằng vật liệu lăn: cao cấp 40Cr
4. Xử lý nhiệt của san lấp mặt bằng con lăn: bề mặt Hi-tần số dập tắt điều trị
5. San lấp mặt bằng công suất động cơ: 4 KW

3). Servo ăn máy

1. Công suất động cơ servo: 3KW
2. Thương hiệu mô tơ servo: YASKAWA (JAPAN)
3. Để nạp chính xác chính xác tờ giấy vào máy đục lỗ theo chương trình đã đặt

4). Máy đục lỗ thủy lực

1. Đột Die: Cr12 Mov, quá trình dập tắt
2. Đột kích thước: theo bản vẽ
3. Đấm điện: 15KW
4. Đột điều khiển bằng PLC

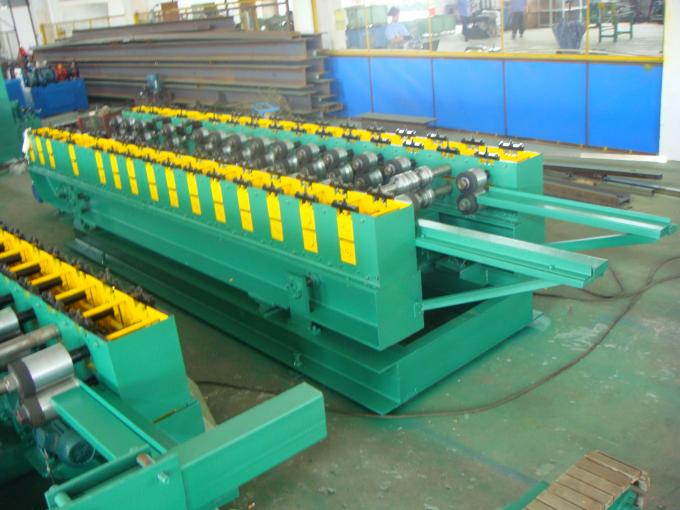

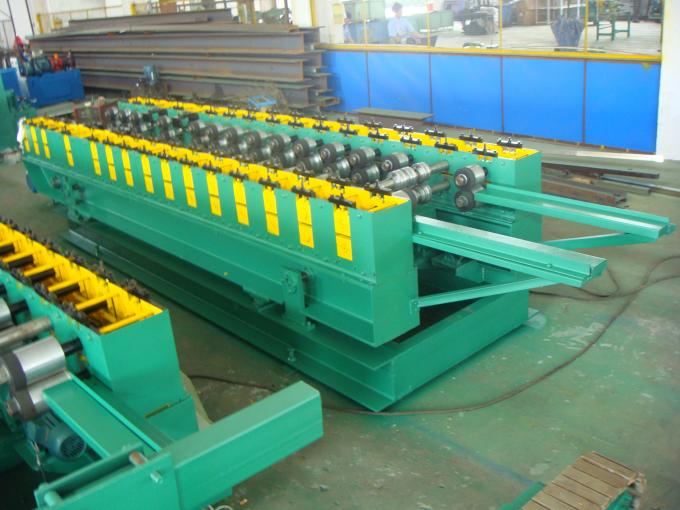

5). Máy cán định hình cáp chính

1. Hình thành độ dày vật liệu: 1.5-2.5mm
2. Hình thành loại vật liệu: GI hoặc Thép Carbon
3. Khung máy: cao cấp thép hàn và ủ điều trị
4. Trục vật liệu: 40cr cao cấp thép ủ điều trị (hb220-260)
5. Đường kính trục: Φ 65mm
6. Vòng bi: Vòng bi HRB (Thương hiệu hàng đầu Trung Quốc)
7. Chất liệu con lăn: thép GCr15 cao cấp và bề mặt con lăn với crôm cứng ≥ 0.05mm
8. Hình thành trạm: ≈ 18 trạm
9. Tốc độ hình thành: 0-15m / phút không bao gồm đấm / cắt thời gian
10. Hình thành động cơ: ≈ 15KW
11. Động cơ có thể điều chỉnh chiều rộng ≈ 1.5KW
12. Điều chỉnh kích thước: điều chỉnh điện năng
13. Loại ổ đĩa: Chuỗi Drive

6). Thủy lực cắt & thủy lực Station

1. Cắt loại: thủy lực sau- cắt sau khi cuộn hình thành,
2. Khi cắt, máy dừng lại
3. Lưỡi cắt vật liệu: Cr12Mov , điều trị Quench, HRC58-62
4. Trạm thủy lực Điện: 15 KW

7). Hệ thống điều khiển PLC

1. Toàn bộ dây chuyền được điều khiển bằng PLC, màn hình LCD giao diện người-máy. Mọi người tương tác với PLC. Nhà điều hành bằng cách cài đặt chương trình để chạy tự động (điều khiển khả trình) để theo dõi và điều khiển quá trình, để người vận hành điều khiển dây chuyền sản xuất và điều chỉnh các thông số điều khiển và theo dõi thời gian thực trạng thái thiết bị, thông số vận hành và chỉ báo lỗi. Làm việc mảnh chiều dài thiết lập kỹ thuật số, làm việc mảnh chiều dài điều chỉnh. Giám sát thời gian thực trạng thái vận hành thiết bị và chỉ báo lỗi.
2. Hoạt động: thủ công / tự động. Nó là thuận tiện để bảo trì với các mô hình hướng dẫn sử dụng và có dừng khẩn cấp dưới cùng trên đó.

số 8). Bảng Run-out

1. Hình thức: Kết cấu thép hàn, không có lối thoát hiểm giá
2. Số lượng: 1 miếng
